Produkte Messtechnik

Mit unseren genauen und zuverlässigen Messmitteln bieten wir Ihnen Lösungen für eine vorausschauende und effiziente Fertigung und Qualitätssicherung.


Kugelmaßmessgeräte inkl. Einstellmeister

Zweikugelmaß-Messgeräte mit Führungsverzahnung messen das diametrale Zwei-Kugelmaß an Innen- oder Außenverzahnungen schnell, präzise und reproduzierbar.

Handmessgeräte:

  • Das diametrale Zweikugelmaß wird schnell und sicher ohne Umkehrpunktsucher ermittelt.
  • Die Ausführung kann mit Lehr- oder/und Führungsverzahnung erfolgen.
  • Kugelmesseinsätze aus Hartmetall sind in allen gewünschten Abmessungen verfügbar.
  • Stative, Winkelstücke oder Tiefenanschläge sind auf Wunsch erhältlich.
  • Als Messwertanzeige können Messuhren, Feinzeiger oder Induktivtaster verwendet werden.
  • Einstellmeister können teilverzahnt oder vollverzahnt ausgeführt werden.
  • Zweikugelmaß-Messgeräte von UNIMA werden komplett mit Konstruktionszeichnung, rückführbarem Kalibrierschein und Messmittelfähigkeitsnachweis ausgeliefert.
  • Die Lieferung erfolgt im praktischen Kunststoffkoffer.

Drehflankenspielmessgeräte inkl. Einstellmeister

VINCO-Lehren, auch Drehflankenspiel-Messgeräte genannt, messen die effektiv wirkende Zahndicke bzw. Zahnlückenweite einer Passverzahnung unter Berücksichtigung aller Fehlereinflüsse aus der Verzahnungsgeometrie. Somit erhält man eine Auskunft über das mögliche Passungsspiel der Verzahnung im verbauten Zustand.

  • VINCO-Lehren sind bei UNIMA als Hand- oder Tischausführungen erhältlich.
  • Zum Einstellen wird ein vollverzahnter Einstellmeister verwendet.
  • Mit einen zusätzlichen vollverzahnten Prüfmeister / Kontrollmeister kann die Funktion über den kompletten Messbereich selbstständig kontrolliert werden.
  • Unsere VINCO-Lehren werden komplett mit Konstruktionszeichnung, rückführbarem Kalibrierschein und Messmittelfähigkeitsnachweis ausgeliefert.
  • Die Lieferung erfolgt im praktischen Kunststoffkoffer.

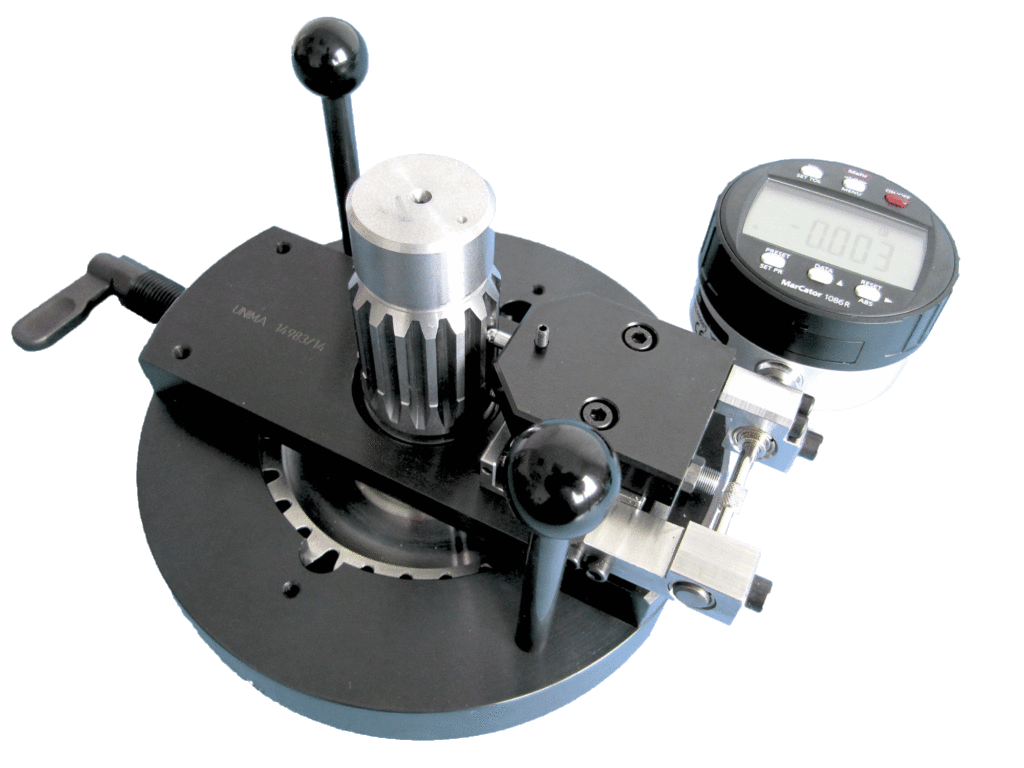

Sondermessgeräte

Sie benötigen eine individuelle Sonderlösung? Gemeinsam mit Ihnen arbeiten wir an einem Messkonzept für Ihre speziellen Anforderungen.

  • Unsere Sonderkonstruktionen erhalten Sie vor Fertigungsbeginn zur Freigabe.
  • Das Einstellen erfolgt über Einstellmeister oder Werkstückreplikate in Lehrenqualität.
  • Bei vorhandenem Musterwerkstück erfolgt eine Erprobung des Messgerätes vor der Auslieferung zum Kunden.

Verzahnungsnormale

Hochgenaue Verzahnungsnormale werden zur Überprüfung bzw. Kalibrierung von Verzahnungsmessmaschinen eingesetzt.

  • UNIMA Kombinormale vereinen Evolventenprofil und Flankenlinie.
  • Kombinormale gibt es in unterschiedlichen Ausführungen bis Ø300 mm
  • Teilungsnormale sind ebenfalls erhältlich, auch mit definiertem Fehler.
  • Verzahnungsnormale werden komplett mit Konstruktionszeichnung und rückführbarem Kalibrierschein ausgeliefert.
  • Auf Wunsch werden UNIMA Verzahnungsnormale mit DAkkS- Kalibrierschein geliefert.

Lohnmessungen an Verzahnungen

Neben unseren bewährten und präzisen Messmitteln bieten wir Ihnen mit den Lohnmessungen auf unserer hochpräzisen Verzahnungsmessmaschine WGT350 weitere Möglichkeiten, die Sie bei der Prozessoptimierung für eine vorausschauende und effiziente Fertigung und Qualitätssicherung unterstützten. Lohnmessungen erfolgen, ebenso wie die Kalibrierungen von Lehrverzahnungen, in unserem DAkkS-akkreditieren Kalibrierlabor.
